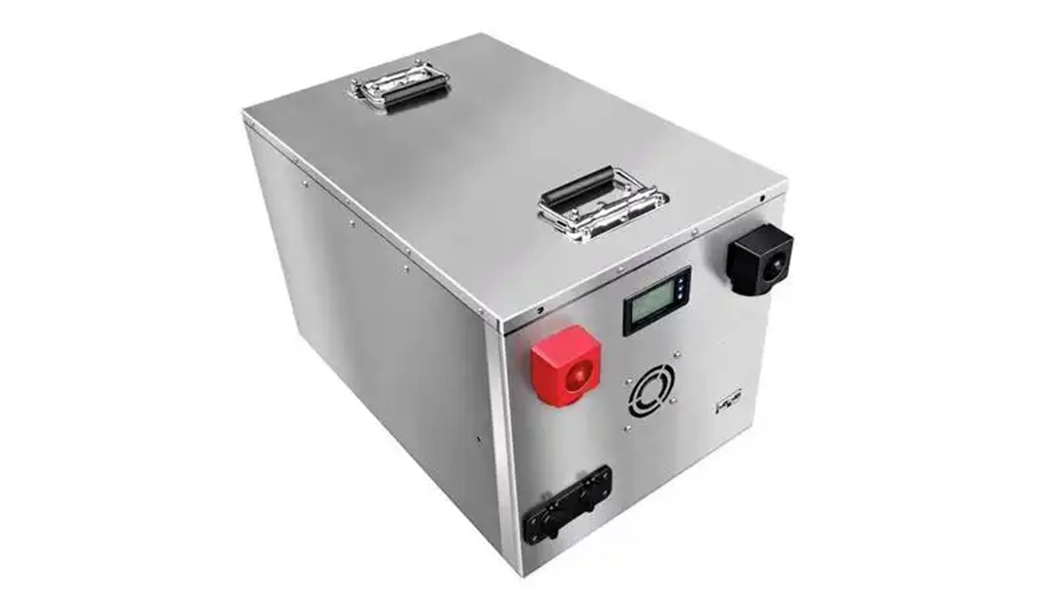

Dây chuyền xử lý bộ pin Lithium-Ion: Quy trình và cấu tạo

Quy trình sản xuất bộ pin Lithium-Ion

Quy trình phân loại và nhóm

Mục tiêu: Chọn các tế bào có thông số nhất quán (điện áp, điện trở trong, dung lượng) để đảm bảo tính đồng nhất của bộ pin cuối cùng.

Thiết bị: Máy kiểm tra dung lượng và máy phân loại tế bào.

Quy trình hàn tự động

Phương pháp: Hàn laser (ví dụ: máy hàn laser điện kế giàn) hoặc hàn siêu âm kết nối các tế bào với thanh cái, đảm bảo tác động nhiệt tối thiểu và mối nối độ bền cao.

Thiết bị: Máy hàn điểm bán tự động/tự động; máy hàn laser chiếm ưu thế trên thị trường (ví dụ: Han's Laser, United Winners Laser).

Lắp ráp bán thành phẩm

Các bước: Tích hợp các tế bào đã hàn với bảng bảo vệ (PCM/BMS), vật liệu cách điện (ví dụ: giấy cá, bảng epoxy) và các bộ phận hỗ trợ cấu trúc.

An toàn: Người vận hành phải đeo vòng tay chống tĩnh điện để tránh hư hỏng PCM/BMS.

Quy trình kiểm tra lão hóa

Mục đích: Kiểm tra các bộ pin bán thành phẩm trong điều kiện mô phỏng để xác định các lỗi sớm (ví dụ: tự xả, đoản mạch nhỏ).

Thiết bị: Tủ lão hóa để xác nhận thông số.

Quy trình kiểm tra PACK

Thử nghiệm: Kiểm tra toàn diện bao gồm dung lượng, tuổi thọ chu kỳ, chu trình nhiệt độ, sạc/xả quá mức và kiểm tra đoản mạch.

Công cụ: Thiết bị kiểm tra tích hợp (ví dụ: bộ sạc dòng/điện áp không đổi, bộ kiểm tra điện trở AC).

Quy trình đóng gói PACK

Phương pháp: Bọc co nhiệt PVC, hàn siêu âm hoặc lắp ráp vỏ kim loại.

Trọng tâm: Cách điện các cực và đóng gói chống sốc (ví dụ: đệm mút tùy chỉnh) để tránh hư hỏng trong quá trình vận chuyển
